Hướng Dẫn Lắp Đặt Hệ Thống Điện Năng Lượng Mặt Trời Cho Các Loại Mái Phổ Biến

Lắp đặt hệ thống điện mặt trời đúng kỹ thuật theo từng loại mái nhà sẽ giúp tăng độ bền, tối ưu hiệu suất phát điện và đảm bảo an toàn lâu dài. Dưới đây là hướng dẫn chi tiết các bước thi công điện mặt trời trên 3 loại mái phổ biến tại Việt Nam: mái tôn, mái ngói, và mái bằng (đổ bê tông).

✅ 1. Lắp đặt hệ thống điện mặt trời trên mái tôn

🔹 Đặc điểm:

Phổ biến ở nhà dân, xưởng, nhà trọ, văn phòng nhỏ.
Dễ thi công, thời gian lắp đặt nhanh.

🔧 Phụ kiện cần có:

Ray nhôm (2.1m, 4.2m hoặc theo kích thước mái)
Chân đế chữ L hoặc chữ Z
Kẹp giữa, kẹp biên
Bu lông lục giác, vít tôn chống thấm
CB DC, dây điện DC, MC4, tủ hòa lưới…

🔨 Các bước thực hiện:

Khảo sát mái & đo kích thước chính xác
- Xác định hướng tốt nhất (hướng Nam), góc nghiêng từ 10–15 độ.
Bắt chân đế chữ L lên mái tôn
- Dùng vít tôn bắt xuyên mái vào xà gồ, có đệm cao su chống thấm nước.
Lắp ray nhôm cố định lên chân đế
- Cân chỉnh thẳng hàng, siết bu lông chặt tay.
Đặt tấm pin lên ray
- Cố định bằng kẹp giữa và kẹp biên, siết đúng lực tránh nứt kính.
Đi dây DC và kết nối inverter
- Đi dây gọn gàng, bấm MC4 đúng cực, kiểm tra bằng đồng hồ điện.

✅ 2. Lắp đặt hệ thống điện mặt trời trên mái ngói

🔹 Đặc điểm:

Khó thi công hơn do phải gỡ ngói để cố định chân đế.
Phải cẩn thận tránh làm vỡ hoặc xê dịch ngói.

🔧 Phụ kiện cần có:

Móc ngói (chân đế đặc biệt)
Ray nhôm, kẹp giữa – kẹp biên
Bu lông Inox, bulong M8 x 20, long đền
Dây điện DC, CB, inverter…

🔨 Các bước thực hiện:

Định vị vị trí móc ngói trên xà gồ
- Gỡ nhẹ ngói, khoan lỗ và bắt móc ngói bằng bu lông M8, cố định chắc chắn.
Gắn ray nhôm lên móc ngói
- Ray nên cao hơn mặt ngói khoảng 5–10cm để thoáng khí.
Cố định tấm pin lên ray bằng kẹp
Đi dây điện DC
- Dây luồn ống nhựa, gắn cố định dưới mái bằng kẹp dây chống tuột.

📌 Lưu ý: Sau khi hoàn tất lắp ray, cần lắp lại ngói đúng vị trí để tránh dột nước khi mưa.

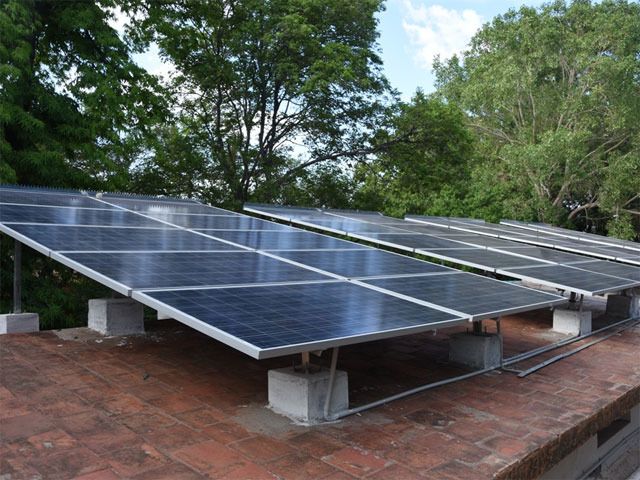

✅ 3. Lắp đặt hệ thống điện mặt trời trên mái bằng (bê tông)

🔹 Đặc điểm:

Rộng rãi, dễ bố trí hướng & góc nghiêng linh hoạt.
Thường sử dụng khung giàn hoặc chân đế chữ A.

🔧 Phụ kiện cần có:

Khung giàn chữ A (sắt mạ kẽm hoặc nhôm)
Đá chặn/đế bê tông cố định hoặc bắt nở
Ray nhôm, kẹp giữa – kẹp biên
CB, dây DC, inverter, tủ điện…

🔨 Các bước thực hiện:

Định hướng giàn khung theo ánh nắng
- Hướng tốt: chính Nam, góc nghiêng 10–15 độ (miền Nam), 15–20 độ (miền Bắc).
Cố định khung giàn chữ A bằng nở sắt hoặc đè đá bê tông
Gắn ray lên khung giàn → lắp pin
Đi dây và kết nối inverter – tủ điện

📌 Lưu ý: Nếu dùng đá đè thì nên gắn thêm dây neo giữ giàn để tránh gió mạnh làm lật.
