Hướng Dẫn Thi Công Lắp Đặt Hệ Thống Điện Năng Lượng Mặt Trời Đúng Chuẩn

Hướng Dẫn Thi Công Lắp Đặt Hệ Thống Điện Năng Lượng Mặt Trời Đúng Chuẩn

Việc thi công hệ thống điện năng lượng mặt trời không chỉ giúp tận dụng nguồn năng lượng sạch từ thiên nhiên mà còn giúp giảm chi phí điện hàng tháng, đặc biệt phù hợp với hộ gia đình, doanh nghiệp, nhà xưởng. Tuy nhiên, để đảm bảo hiệu suất cao, độ bền lâu dài và an toàn khi vận hành, quá trình thi công lắp đặt cần được thực hiện đúng kỹ thuật. Dưới đây là hướng dẫn các bước thi công lắp đặt điện mặt trời chuẩn kỹ thuật.

1. Khảo Sát Thực Tế & Đánh Giá Hiện Trạng Mái

Đây là bước đầu tiên và rất quan trọng:

Kiểm tra hướng mái, độ nghiêng, vật cản (cây, ăng-ten…)
Đo đạc diện tích sử dụng được cho việc lắp tấm pin
Đánh giá kết cấu mái (tôn, ngói, bê tông…) để chọn loại khung giàn phù hợp
Kiểm tra vị trí đặt inverter, hệ thống điện sẵn có

👉 Lưu ý: Hướng lý tưởng để lắp đặt tại Việt Nam là hướng Nam hoặc Đông Nam, độ nghiêng từ 10–15°.

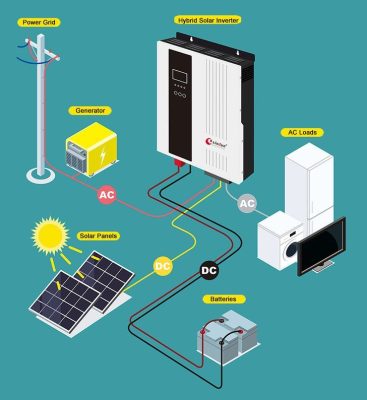

2. Thiết Kế Hệ Thống

Sau khi khảo sát, tiến hành thiết kế:

Tính toán số lượng tấm pin phù hợp với diện tích và nhu cầu điện
Lựa chọn loại inverter (hòa lưới, hybrid hoặc độc lập)
Thiết kế sơ đồ đấu nối hệ thống (AC & DC)
Bố trí sơ đồ đi dây, vị trí lắp thiết bị, hệ thống bảo vệ

👉 Mẹo: Sử dụng phần mềm thiết kế (như PVsyst, SketchUp) để mô phỏng và tính toán sản lượng.

3. Chuẩn Bị Vật Tư & Dụng Cụ

Vật tư chính cần có:

Tấm pin năng lượng mặt trời
Khung giàn (ray nhôm, kẹp giữa, kẹp biên, chân đế…)
Inverter (biến tần)
Dây DC, AC, ống luồn dây, CB, chống sét, thiết bị bảo vệ điện
Tủ điện hòa lưới
Cáp nối đất, đồng hồ đo điện, app giám sát (nếu có)

Dụng cụ thi công:

Khoan, bắn vít, dụng cụ siết, thiết bị kiểm tra điện áp, ampe kìm
Thiết bị bảo hộ: dây an toàn, găng tay cách điện, mũ bảo hộ…

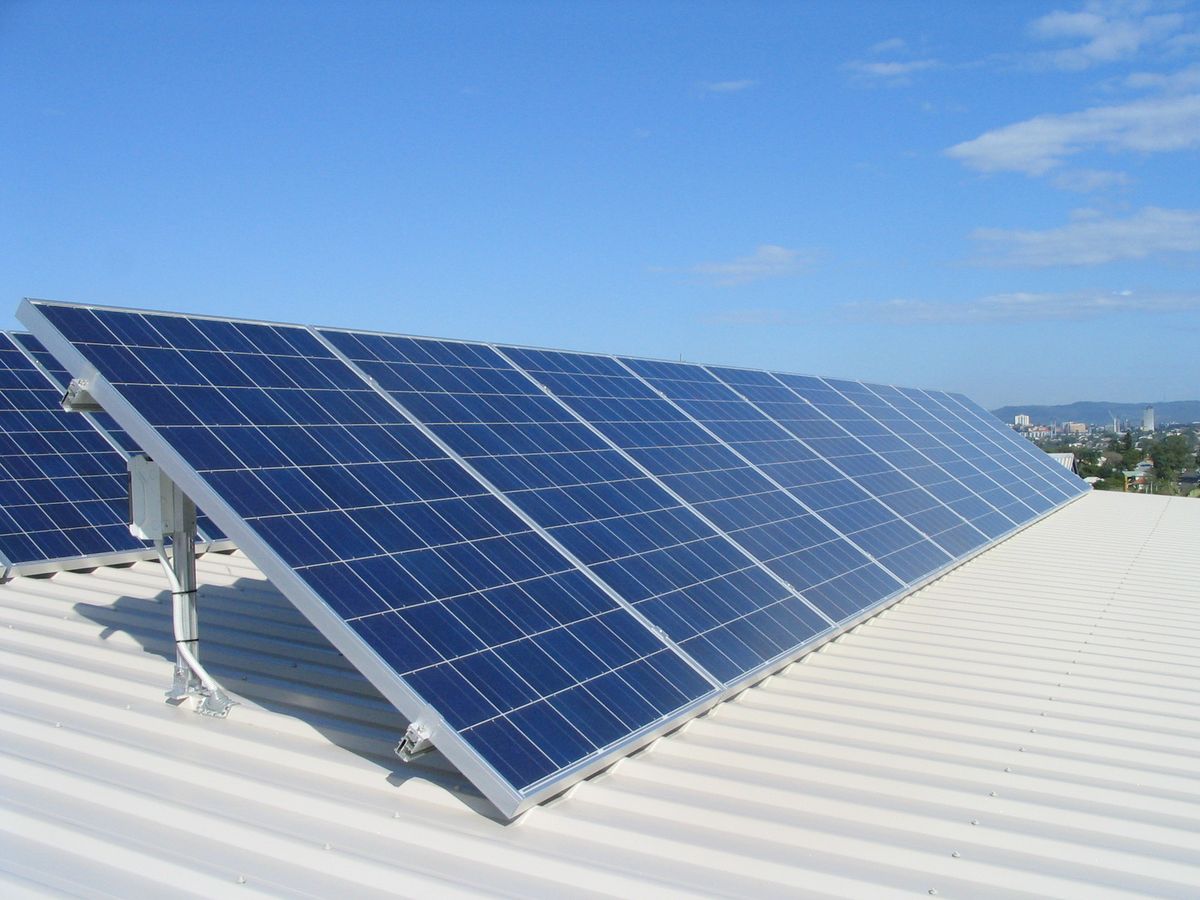

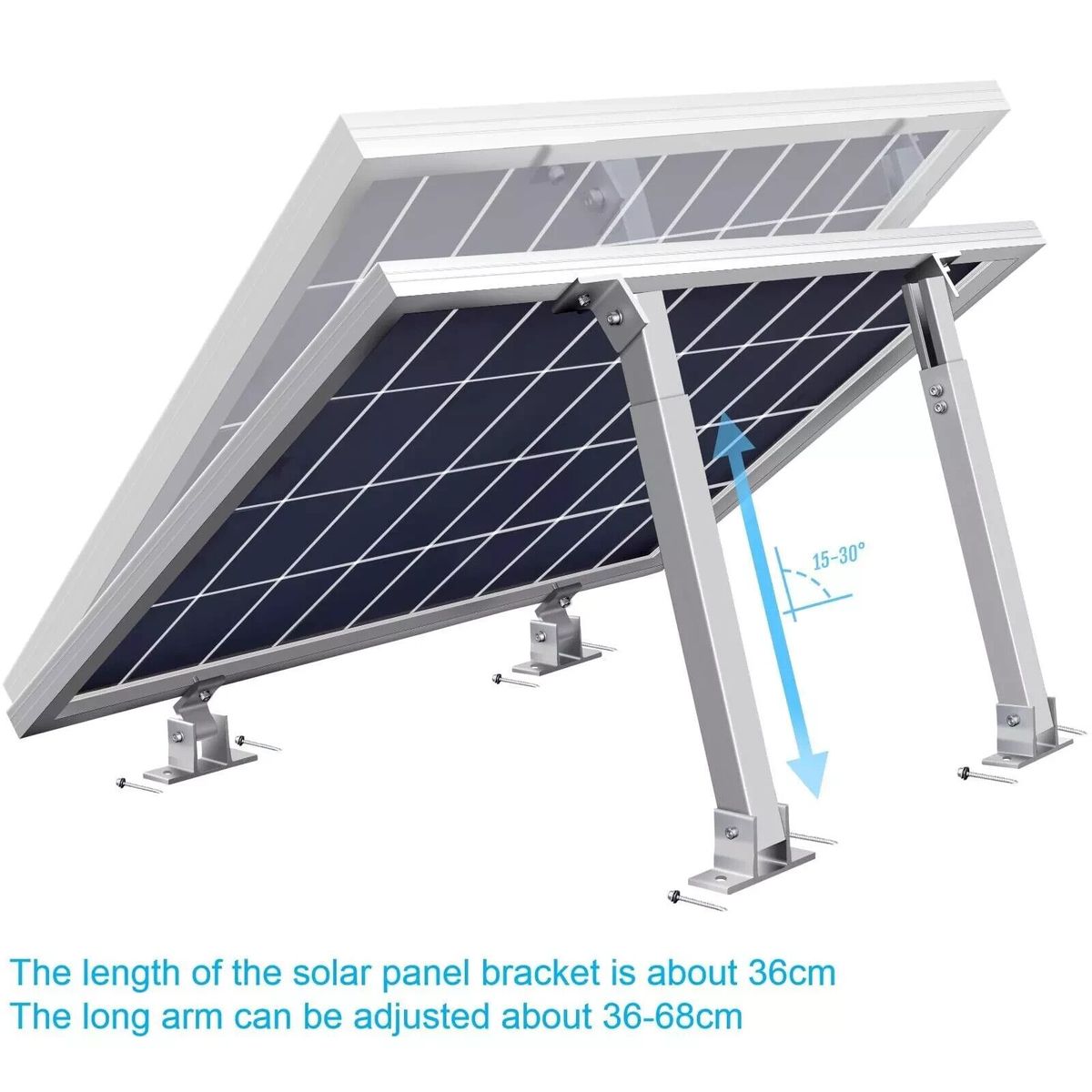

4. Thi Công Khung Giàn & Gắn Tấm Pin

Cố định khung ray nhôm lên mái bằng bulong nở hoặc vít tự khoan (tùy loại mái)
Điều chỉnh khung để đảm bảo độ nghiêng & hướng phù hợp
Lắp đặt các kẹp giữa và kẹp biên để cố định tấm pin
Gắn tấm pin lên khung, siết chặt để chống rung lắc gió mạnh

👉 Lưu ý: Phải đảm bảo không khoan thủng mái gây thấm dột, các bulong phải được chống rỉ sét.

5. Đấu Nối Hệ Thống Điện

Đấu dây DC từ các tấm pin xuống inverter theo sơ đồ đã thiết kế
Kết nối inverter với tủ điện AC và hệ thống điện gia đình
Đấu nối các thiết bị bảo vệ: CB DC, CB AC, chống sét lan truyền, cầu dao cách ly
Đảm bảo có nối đất đầy đủ cho pin và inverter để tránh rò rỉ điện

6. Kiểm Tra & Vận Hành
